22191-T

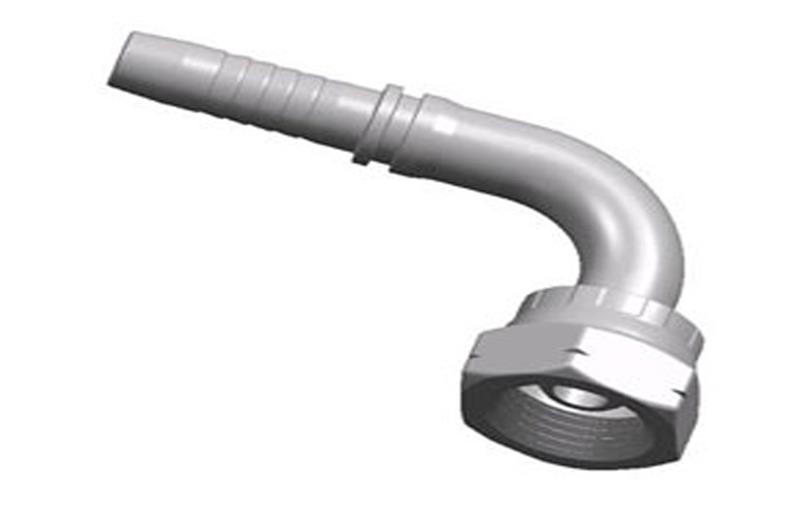

90°弯英管内螺纹球面
90°ELBOW BSP FEMALE MULTISEAL

产品详情

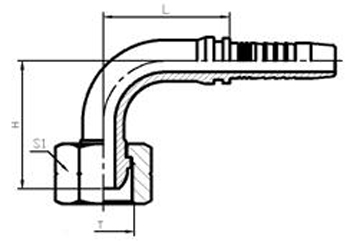

代 号 螺 纹 软 管 HOSE BORE 尺寸 DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH L H S1
22191-02-04
G1/8′′X28
6
04
27.5
28.5
14
22191-04-04
G1/4′′X19
6
04
30.5
37
19
22191-06-05T
G3/8′′X19
8
05
33
41.5
22
22191-06-06
G3/8′′X19
10
06
36.5
43.5
22
22191-06-08
G3/8′′X19
13
08
43.5
49
22
22191-08-06T
G1/2′′X14
10
06
36.5
46
27
22191-08-08
G1/2′′X14
13
08
44.5
51.5
27
22191-08-10
G1/2′′X14
16
10
55
56
27
22191-10-08T
G5/8′′X14
13
08
43.5
52
30
22191-10-10
G5/8′′X14
16
10
55
56.5
30
22191-10-12
G5/8′′X14
19
12
64
64.5
30
22191-12-10T
G3/4′′X14
16
10
55
58.5
32
22191-12-12
G3/4′′X14
19
12
62
66.5
32
22191-16-12T
G1′′X11
19
12
62
67.5
41
22191-16-16
G1′′X11
25
16
74
74.5
41
22191-20-16T
G1.1/4′′X11
25
16
74
76.5
50
22191-20-20
G1.1/4′′X11
32
20
91.5
89
50
22191-24-20T
G1.1/2′′X11
32
20
91.5
92.5
55
22191-24-24
G1.1/2′′X11
38
24
109
106
55
22191-32-24T
G2′′X11
38
24
109
105
70
22191-32-32
G2′′X11
51
32
129
125.5
70
注:1.上述代号用于编织软管。2.如需用于缠绕软管代号改为22192-XX-XX。
NOTE:1.For use with braided hoses.2.If use spiral hoses, hose fitting series number is 22192-XX-XX.
