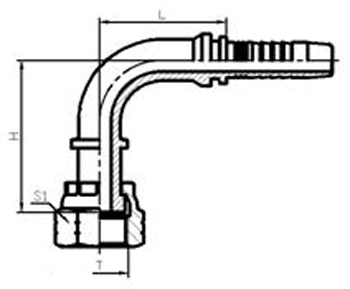

90°弯美制ORFS内螺纹平面
90°ELBOW ORFS FEMALE FLAT SEAT
ISO 12151-1—SAE J516

产品详情


代 号 螺 纹 软 管 HOSE BORE 尺寸 DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH L H S1
24291-04-04
9/16′′X18
6
04
32
38
19
24291-06-04T
11/16′′X16
6
04
33
32
22
24291-06-05T
11/16′′X16
8
05
33
35
22
24291-06-06
11/16′′X16
10
06
36.5
48
22
24291-08-06T
13/16′′X16
10
06
36.5
37
24
24291-08-08
13/16′′X16
13
08
43.5
56
27
24291-08-10
13/16′′X16
16
10
55
60.5
27
24291-10-08T
1′′X14
13
08
43.5
46
30
24291-10-10
1′′X14
16
10
55
65
30
24291-12-08T
1.3/16′′X12
13
08
44.5
46.5
36
24291-12-10T
1.3/16′′X12
13
10
55
51
36
24291-12-12
1.3/16′′X12
19
12
64
75
36
24291-16-12T
1.7/16′′X12
19
12
64
58
41
24291-16-16T
1.7/16′′X12
25
16
73
66
41
24291-20-16T
1.11/16′′X12
25
16
74
67
50
24291-20-20
1.11/16′′X12
32
20
91.5
96.5
50
24291-24-20T
2′′X12
32
20
91.5
80.5
60
24291-24-24T
2′′X12
38
24
109
93
60
注:1.上述代号用于编织软管。2.如需用于缠绕软管代号改为24292-XX-XX。
NOTE:1.For use with braided hoses.2.If use spiral hoses, hose fitting series number is 24292-XX-XX.
